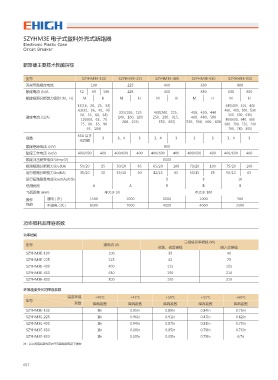

SZYHM3E 电子式塑料外壳式断路器
Electronic Plastic Case
Circuit Breaker

断路器主要技术性能指标

型号 SZYHM3E-100 SZYHM3E-225 SZYHM3E-400 SZYHM3E-630 SZYHM3E-800
壳架等级额定电流 100 225 400 630 800
额定电流 (In)A 32 63 100 225 400 630 630 800
额定极限分断能力级别 (M、H) M H M H M H M H M H
32(16、20、25、32) 630(400、420、440
63(32、36、40、45 225(100、125 400(200、225、 400、420、440 460、480、500、530
50、55、60、63) 560、600、630)
整定电流 Ir1(A) 140、160、180 250、280、315、 460、480、500
100(63、65、70 800(630、640、660
75、80、85、90 200、225) 350、400) 530、560、600、630 680、700、720、740
95、100) 760、780、800)
63A 以下
极数 3 3、4 3 3、4 3 3 3 3、4 3
无四极
额定绝缘电压 Ui(V) 800
额定工作电压 Ue(V) 400/690 400 400/690 400 400/690 400 400/690 400 400/690 400
额定冲击耐受电压 Uimp(V) 8000
极限短路分断能力 Icu(KA) 50/20 85 50/20 85 65/20 100 70/20 100 75/20 100
运行短路分断能力 Ics(KA) 35/10 50 35/10 50 42/15 65 50/15 65 50/15 65
运行短路耐受电流 Icw(KA)/0.5s 5 8 10
使用类别 A A B B B
飞弧距离 (mm) 不大于 50 不大于 100
操作 通电(次) 1500 1000 1000 1000 500
性能 不通电(次) 8500 7000 4000 4000 2500

功率损耗及降容系数

功率损耗
三相总功率损耗 (W)
型号 通电流 (A)
板前、板后接线 插入式接线
SZYHM3E-100 100 35 40
SZYHM3E-225 225 62 70
SZYHM3E-400 400 115 125
SZYHM3E-630 630 190 210
SZYHM3E-800 800 190 210

环境温度变化的降容系数
温度环境 +40℃ +45℃ +50℃ +55℃ +60℃
型号
系数 降容系数 降容系数 降容系数 降容系数 降容系数
SZYHM3E-100 1In 0.95In 0.89In 0.84In 0.76In
SZYHM3E-225 1In 0.96In 0.91In 0.87In 0.82In
SZYHM3E-400 1In 0.94In 0.87In 0.81In 0.73In
SZYHM3E-630 1In 0.88In 0.85In 0.79In 0.76In
SZYHM3E-800 1In 0.88In 0.85In 0.79In 0.76
注：以上降容系数均在同于壳架额定电流下测得
