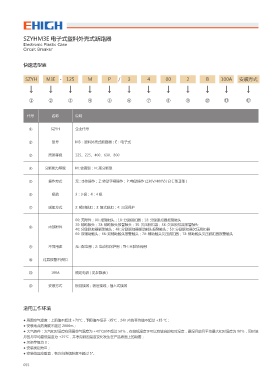

SZYHM3E 电子式塑料外壳式断路器
Electronic Plastic Case
Circuit Breaker

快速选型表

SZYH M3E - 125 M P / 3 4 00 2 B 100A 安装方式
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

代号 名称 说明

① SZYH 企业代号

② 型号 M3：塑料外壳式断路器；E：电子式

③ 壳架等级 125、225、400、630、800

④ 分断能力等级 M: 较高型；H: 高分断型

⑤ 操作方式 无 : 本体操作；Z: 转动手柄操作；P: 电动操作 (230V/400V)( 分Ⅰ型Ⅱ型 )

⑥ 极数 3：3 极；4：4 极

⑦ 脱扣方式 2: 瞬时脱扣；3: 复式脱扣；4: 三段保护

00: 无附件；08: 报警触头；10: 分励脱扣器；18: 分励脱扣器报警触头
20: 辅助触头；28: 辅助触头报警触头；30: 欠压脱扣器；38: 欠压脱扣器报警触头
⑧ 内部附件
40: 分励脱扣器辅助触头；48: 分励脱扣器辅助触头报警触头；50: 分励脱扣器欠压脱扣器
60: 双辅助触头；68: 双辅助触头报警触头；70: 辅助触头欠压脱扣器；78: 辅助触头欠压脱扣器报警触头

⑨ 不同用途 无 : 配电用；2: 电动机保护用；TH: 三防场合用

⑩ 过载报警不脱扣

100A 额定电流 ( 见参数表 )

安装方式 板前接线；板后接线；插入式接线

适用工作环境

● 周围空气温度：上限值不超过 +70℃，下限值不低于 -35℃，24h 内的平均值不超过 +35 ℃；
● 安装地点的海拔不超过 2000m；
● 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90％，同时该
月的月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露；
● 污染等级为 3；
● 安装类别为Ⅲ；
● 安装位置应垂直，各方向的倾斜度不超过 5°。

055
