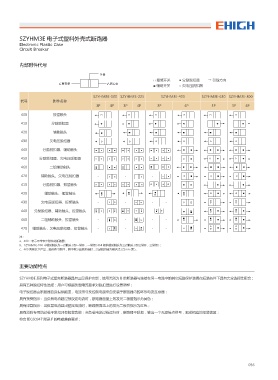

SZYHM3E 电子式塑料外壳式断路器
Electronic Plastic Case
Circuit Breaker

内部附件代号

手柄
□ 报警开关 ● 分励脱扣器 → 引线方向
左面安装 右面安装
■ 辅助开关 ○ 欠电压脱扣器

SZYHM3E-100 SZYHM3E-225 SZYHM3E-400 SZYHM3E-630 SZYHM3E-800
代号 附件名称
3P 4P 3P 4P 3P 4P 3P 3P 4P
408 报警触头

410 分励脱扣器
420 辅助触头

430 欠电压脱扣器
440 分励脱扣器、辅助触头
450 分励脱扣器、欠电压脱扣器

460 二组辅助触头
470 辅助触头、欠电压脱扣器 - - -

418 分励脱扣器、报警触头
428 辅助触头、报警触头
438 欠电压脱扣器、报警触头 - - - -
448 分励脱扣器、辅助触头、报警触头

468 二组辅助触头、报警触头 - - - -
478 辅助触头，欠电压脱扣器、报警触头 - - - -

注：
a、400：表示不带表中附件的断路器；
b、SZYHM3E-800 中辅助触头为一对触头 ( 即一常开，一常闭 )468 规格辅助触头为三对触头 ( 即三常开，三常闭 )；
c、400 壳架以下产品，选用两个附件，其中有分励脱扣器时，分励脱扣器为模块式 (22mm 宽 )。

主要功能特点

SZYHM3E 系列电子式塑壳断路器具有三段保护功能，使用类别为 B 的断路器与连接在同一电路中的其它短路保护装置在短路条件下具有完全选择性配合；
具有五种脱扣特性选择：用户可根据负载电流要求对脱扣器进行设置调整；
电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的环形电流互感器；
具有预警指示：当负载电流超过预设定电流时，断路器面盖上的发光二极管指示为黄色；
具有过载指示：当负载电流超出整定电流时，断路器面盖上的发光二极管指示为红色；
具有消防专用的过载不脱扣只有报警功能：当负载电流过载运行时，断路器不脱扣，输出一个无源接点信号，驱动相应的报警装置；
符合 IEC60947 附录 F 的电磁兼容要求；

056
