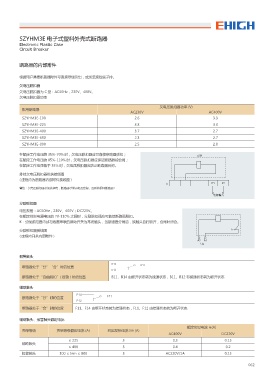

SZYHM3E 电子式塑料外壳式断路器
Electronic Plastic Case
Circuit Breaker

断路器的内部附件

根据用户需要断路器附件可直接导线引出，或加装接线端子排。

欠电压脱扣器
欠电压脱扣器为 C 型：AC50Hz，230V、400V。
欠电压脱扣器功率
欠电压脱扣器功率 (V)
配用断路器
AC230V AC400V
SZYHM3E-100 2.6 3.3
SZYHM3E-225 3.8 3.3
SZYHM3E-400 3.7 2.7
SZYHM3E-630 2.3 2.7
SZYHM3E-800 2.5 2.8

在额定工作电压的 35%-70% 时，欠电压脱扣器应可靠使断路器脱扣； $ۋ
在额定工作电压的 85%-110% 时，欠电压脱扣器应保证断路器能合闸；
在额定工作电压低于 35% 时，欠电压脱扣器应防止断路器合闸。

外挂欠电压脱扣器模块接线图
( 虚框内为断路器内部附件接线图 )
9 1 1
警告：欠电压脱扣器必须先通电，断路器才能再扣及合闸，否则将损坏断路器！
ႂຸᣤЙ
分励脱扣器
电压规格：AC50Hz，230V、400V；DC220V。
在额定控制电源电压的 70-110% 之间时，分励脱扣器应可靠使断路器脱扣。
K：分励脱扣器内部与线圈串联的微动开关为常闭触头，当断路器分闸后，该触头自行断开，合闸时闭合。
分励脱扣器接线图 L
( 虚框内开关内部附件 )
" "
6F

报警触头
#
断路器处于“分”“合”时的位置 #
#
断路器处于“自由脱扣”( 报警 ) 时的位置 B11、B14 由断开状态转为接通状态，B11、B12 有接通状态转为断开状态

辅助触头

'
断路器处于“分”时的位置 '
'
断路器处于“合”时的位置 F11、F14 由断开状态转为接通状态，F11、F12 由接通状态转为断开状态

辅助触头、报警触头额定电流
额定功过电流 le(A)
壳架等级 壳架等级额定电流 (A) 约定发热电流 Ith (A)
AC400V DC220V
≤ 225 3 0.3 0.15
辅助触头
≤ 400 3 0.4 0.2
报警触头 100 ≤ Inm ≤ 800 3 AC220V/1A 0.15
