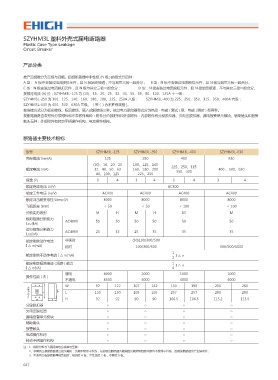

SZYHM3L 塑料外壳式漏电断路器
Plastic Case Type Leakage
Circuit Breaker

产品分类

按产品极数分为三极与四极。四极断路器中中性极 (N 极 ) 的型式分四种：
A 型： N 极不安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分； B 型：N 极不安装过电流脱扣元件，且 N 极与其它三极一起合分。
C 型：N 极安装过电流脱扣元件，且 N 极与其它三极一起合分； D 型：N 极安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分。
按额定电流 (A) 分：SZYHM3L-125 为 (10)、16、20、25、32、40、50、63、80、100、125A 十一级；
SZYHM3L-250 为 100、125、140、160、180、200、225、250A 八级； SZYHM3L-400 为 225、250、350、315、350、400A 六级；
SZYHM3L-630 为 400、500、630A 三级。 [ 带 ( ) 为不推荐规格 ]。
按连接方式分为板前接线、板后接线、插入式解接线三种。按过电力脱扣器型式分为热动 - 电磁 ( 复式 ) 型、电磁 ( 瞬时 ) 型两种。
按断路器是否带拊件分带附件和不带附件两种：附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警
触头五种；外部附件有转动手柄操作机构、电动操作机构。

断路器主要技术指标

型号 SZYHM3L-125 SZYHM3L-250 SZYHM3L-400 SZYHM3L-630
壳架电流 Inm(A) 125 250 400 630
(10)、16、20、25 100、125、140
额定电流 In(A) 32、40、50、63 160、180、200 225、250、315 400 、500、630
350、400
80、100、125 225、250
极数 (P) 3 4 3 4 3 4 3 4
额定绝缘电压 Ui(V) AC800
额定工作电压 Ue(V) AC400 AC400 AC400 AC400
额定冲击耐受电压 Uimp(V) 8000 8000 8000 8000
飞弧距离 (mm) ＜ 50 ＜ 50 ＜ 100 ＜ 100
分断能力级别 M H M H M M
极限短路分断能力 AC400V 50 50 50 50 50 50
Lcu(kA)
运行短路分断能力 AC400V 25 35 25 35 35 35
Lcs(kA)
额定剩余动作电流 非延时 (30)100/300/500
I △ n(mA) 延时 100/300/500 300/500/1000
1
额定剩余不动作电流 I △ n(mA) I △ n
2
额定剩余短路接通 ( 短路 ) 能力 1 I △ n
I △ n(kA) 4
通电 4000 2000 1000 1000
操作性能 ( 次 )
不通电 8500 4000 4000 4000
W 92 122 107 142 150 198 210 280
L 150 150 165 165 257 257 280 280
-
H 92 92 90 90 106.5 106.5 115.2 115.5
्ܰࡆࠩ NN
8 )
分励脱扣器 ○ ○ ○ ○
欠电压脱扣器 ○ ○ ○ ○
漏电报警单元模块 ○ ○ ○ ○
辅助锄头 ○ ○ ○ ○
报警触头 ○ ○ ○ ○
电动操作机构 ○ ○ ○ ○
转动手柄操作机构 ○ ○ ○ ○
注：1、极限分断与飞弧距离包含横装与竖装；
2、本第列三极断路器接三相负载时，负载不能带中性线，包括取自断路器负载端的负载控制回路电源也不能带中性线，否则该断路器会产生误动作；
3、本系列三极断路器单相负载时，相线接 A 极，中性线接 C 极，不要接 B 极。
047
