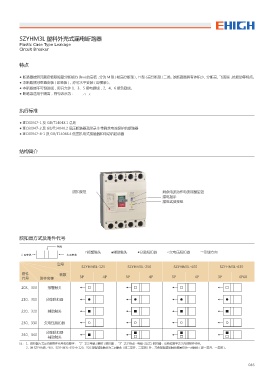

Page 51 - 深圳市一海电力科技有限公司

SZYHM3L 塑料外壳式漏电断路器
Plastic Case Type Leakage
Circuit Breaker

特点

● 断路器按照其额定极限短路分断能力 (leu) 的高低，分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二类。该断路器具有体积小、分断高、飞弧端，抗振动等特点。
● 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
● 本断路器不可倒进线，即只允许 1、3、5 接电源线，2、4、6 接负载线。
● 断路器适用于隔离，符号表示为：

执行标准

● IEC60947-1 及 GB/T14048.1 总则
● IEC60947-2 及 GB/T14048.2 低压断路器及附录 B 带剩余电流保护的断路器
● IEC60947-4-1 及 GB/T14048.4 低压机电式接触器和电动机起动器

结构简介

脱扣按钮 剩余电流动作电流调整旋钮
漏电指示
漏电试验按钮

脱扣器方式及附件代号

□报警触头 ■辅助触头 ●分励脱扣器 ○欠电压脱扣器 →引线方向

型号
SZYHM3L-125 SZYHM3L-250 SZYHM3L-400 SZYHM3L-630
附件 极数
代号 附件名称 3P 4P 3P 4P 3P 4P 3P 4P60
208、308 报警触头

210、310 分励脱扣器

220、320 辅助触头

230、330 欠电压脱扣器

分励脱扣器
240、340
辅助触头
注： 1、脱扣器方式及内部附件代号收位数字：“2”表示电磁 ( 瞬时 ) 脱扣器，“3”表示热动 - 电磁 ( 复式 ) 脱扣器；后两位数字表示内部附件代号。
2、除 SZYHM3L-400、SZYHM3L-630 中 220、320 规格辅助触头为二对触头 ( 即二常开，二常闭 ) 外，其余规格辅助触头数量均为一对触头 ( 即一常开、一常闭 )。
