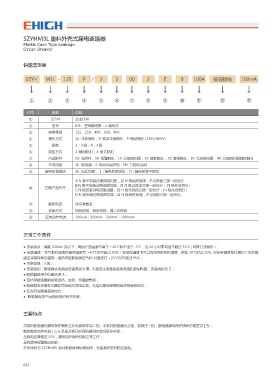

SZYHM3L 塑料外壳式漏电断路器
Plastic Case Type Leakage
Circuit Breaker

快速选型表

SZYH M3L - 125 P / 3 3 00 2 II B 100A 板前接线 100mA
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

代号 名称 说明
① SZYH 企业代号
② 型号 M3：塑壳断路器；L: 漏电式
③ 壳架等级 125、250、400、630、800
④ 操作方式 无 : 本体操作；Z: 转动手柄操作；P: 电动操作 (230V/400V)
⑤ 极数 3：3 极；4：4 极
⑥ 脱扣方式 2: 瞬时脱扣；3: 复式脱扣
⑦ 内部附件 00: 无附件；08: 报警触头；10: 分励脱扣器；20: 辅助触头；28: 辅报触头；30: 欠压脱扣器；40: 分励脱扣器辅助触头
⑧ 不同用途 无 : 配电用；2: 电动机保护用；TH: 三防场合用
⑨ 漏电报警模块 无 : 无此功能；Ⅰ : 漏电报警脱扣；Ⅱ : 漏电报警不脱扣
A:N 极不安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分
B:N 极不安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极先合后分 )
⑩ 四极产品代号
C:N 极安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极先合后分 )
D:N 极安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分。
额定电流 详见参数表
安装方式 板前接线；板后接线；插入式接线
漏电动作电流 100mA；300mA；500mA；1000mA

正常工作条件

● 安装地点：海拔 2000m 及以下；周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过 35℃ ( 特殊订货除外 )；
● 安装温度：空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例如 20℃时达 90%, 对由于温度变化偶尔产生的凝
露应采取特殊的措施；湿热带型断路器空气相 对湿度在 +25℃时不超过 95% ；
● 污染等级：3 级；
● 安装类别：断路器主电路的安装类别为 III , 不接至主电路的辅助电路和控制电路，安装类别为 II ；
● 断路器适用于电磁环境 A；
● 湿热带断路器能耐受湿热、盐雾、霉菌的影响；
● 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
● 在没有雨雪侵袭的地方；
● 断路器应按产品的使用说明书安装。

主要特点

常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
当相电压降低至 50V，漏电保护模块仍能正常工作；
具有漏电报警输出功能；
外形体积与 SZYHM3L 系列断路器同规格相同，安装具有较好的互换性。

045
