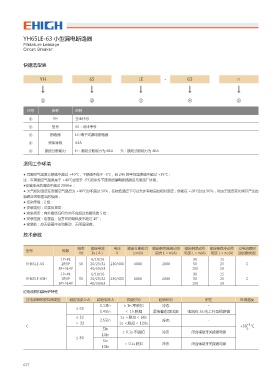

YH65LE-63 小型漏电断路器
Miniature Leakage
Circuit Breaker

快速选型表

YH 65 LE - 63 □
↓ ↓ ↓ ↓ ↓

① ② ③ ④ ⑤

代号 名称 说明

① YH 企业代号
② 型号 65：设计序号
③ 断路器 LE: 电子式漏电断路器
④ 壳架等级 63A
⑤ 额定分断能力 H：额定分断能力为 6KA 无：额定分断能力为 4KA

适用工作环境

● 周围空气温度上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均温度值不超过 +35℃；
注：在周围空气温度高于 +40℃或低于 -5℃的条件下使用的漏电断路器应与制造厂协商。
●安装地点的海拔不超过 2000m；
● 大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以允许有较高的相对湿度；例如在 +20℃时达 90%，对由于温度变化偶尔产生的
凝露应采取适当的措施；
● 污染等级：2 级；
● 安装类别：Ⅱ类及Ⅲ类；
● 安装场所：有外磁场任何方向不应超过地磁场的 5 倍；
● 安装位置：应垂直，各方向的倾斜度不超过 10°；
● 安装处：应无显著冲击和振动、无雨雪侵袭。

技术参数

频率 额定电流 电压 额定分断能力 额定剩余接通分段 额定剩余动作 额定剩余不动作 过电流瞬时
型号 极数
Hz In（A） V Lcn(A) 能力 L △ m(A) 电流 L △ m(A) 电流 L △ no(A) 脱扣器类型
1P+N, 6/10/16 30 15
YH65LE-63 2P,3P 50 20/25/32 230/400 4000 2000 50 25 C
3P+N,4P 40/50/63 100 50
1P+N, 6/10/16 30 15
YH65LE-63H 2P,3P 50 20/25/32 230/400 6000 2000 50 25 C
3P+N,4P 40/50/63 100 50
过电流脱扣器保护特性

过电流瞬时脱扣器类型 额定电流 InA 试验电流 A 试验时间 起始状态 附注 环境温度
1.13In ≥ 1n 不脱扣 冷态 -
≤ 63
1.45In ＜ 1h 脱扣 紧接着前项试验 电流在 5s 内上升至规定值
≤ 32 2.55In 1s ＜脱扣＜ 60s 冷态 -
＞ 32 1s ＜脱扣＜ 120s +5
C +30 ℃
5In ≥ 0.1s 不脱扣 冷态 闭合辅助开关接通电源 0
10In
≤ 80
5In
10In ＜ 0.1s 脱扣 冷态 闭合辅助开关接通电源
