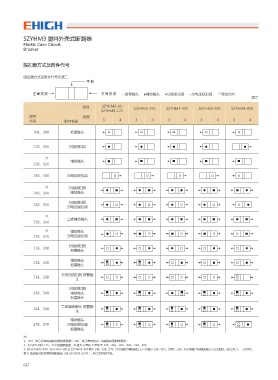

SZYHM3 塑料外壳式断路器
Plastic Case Circuit
Breaker

脱扣器方式及附件代号

脱扣器方式及附件代号见表二

□报警触头 ■辅助触头 ●分励脱扣器 ○欠电压脱扣器 →引线方向
表二
型号 SZYHM3-63 SZYHM3-250 SZYHM3-400 SZYHM3-630 SZYHM3-800
SZYHM3-125
附件 极数
代号 附件名称 3 4 3 4 3 4 3 4 3 4

208、308 报警触头

210、310 分励脱扣器

※ 辅助触头
220、320

230、330 欠电压脱扣器

※ 分励脱扣器
240、340 辅助触头
分励脱扣器
240、350
欠电压脱扣器
※ 二维辅助触头
250、360
※ 辅助触头
270、370 欠电压脱扣器
分励脱扣器
218、318
报警触头
辅助触头
228、328
报警触头
欠电压脱扣器 报警触
238、338
头
分励脱扣器
248、348 辅助触头
报警触头
二组辅助触头 报警触
268、368
头
辅助触头
278、378 欠电压脱扣器
报警触头
注：
1、200：表示仅有电磁脱扣器的断路器；300：表示带有热动 - 电磁脱扣器的断路器；
2、对 SZYHM3-125、250 四极断路器，N 极为 A 型和 D 型时无 240、340、260、360、268、368
3、对 SZYHM3-400、SZYHM3-630 及 SZYHM3-800 其中 248、348、278、378 规格中辅助触头为一对触头 ( 即一常开、常闭 )，268、368 规格中的辅助触头为三对触头 ( 即三常开、 三常闭 )。
带 ※ 的规格可提供两组辅助触头 ( 除 SZYHM3-63 外 )，但订货时须注明。

027
